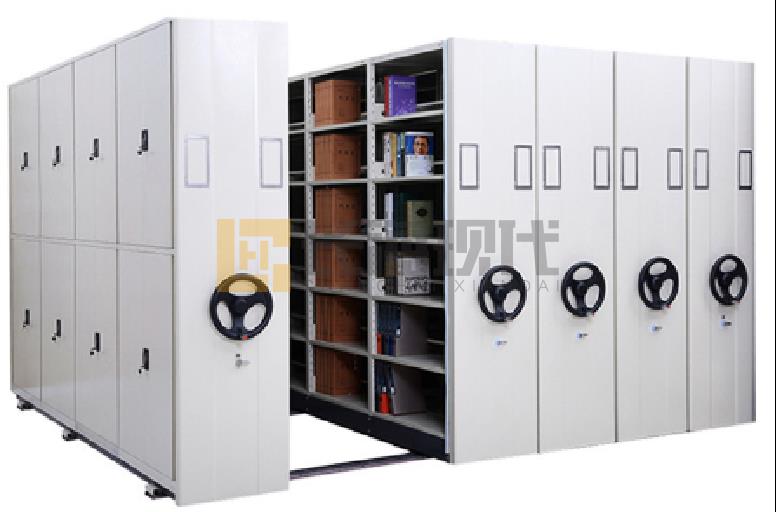

基本規格

單元柜尺寸：900(W)×500(D)×2300(H)mm（6層標準配置）

承載標準：單層靜載≥80kg

主體結構

立柱：1.2mm一級冷軋鋼板（酸洗磷化處理）

底梁：2.5mm一級冷軋鋼板

層板/掛板：0.8mm一級冷軋鋼板

側板：0.6mm整體凹凸成型鋼板（帶磁力標簽框）

軌道系統

主軌道：20×20mm實心方鋼（鍍鋅處理）

軌道座：3.0mm熱軋鋼板

安裝精度：平行偏差＜1.0mm（水準儀校準）

傳動機構

驅動系統：Φ20 45#鋼傳動軸（雙軸驅動），ZG45精制鏈輪+FR420鏈條

P204 E級調心軸承（GB1285標準）

操作部件：不銹鋼折疊搖把（啟動力≤11.8N），雙向超越離合器

自動掛檔歸位裝置

安全配置

制動系統：808鎖邊列鎖定裝置，中間列制動模塊

防護裝置：磁性防撞膠條（緩沖間距≥15mm）

頂部防塵隔板

防脫軌鑄鐵滾輪（HT20-40）

表面處理

全構件酸洗磷化預處理，靜電噴塑涂層（厚度≥60μm）

鹽霧試驗≥500小時（ASTM B117）

功能特性

層板間距可調（調節單位30mm）

無縫鋼管連接件（Φ25×2.5mm）

防震/防塵/防水/防鼠設計

軌道系統承重≥1000kg/m，使用壽命≥10萬次移動。
